Product Information :

Name :

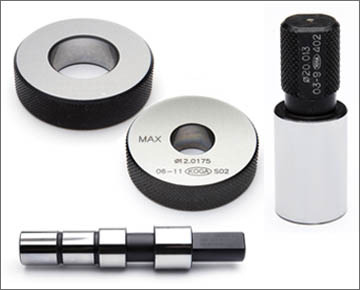

Master Plug & Master Ring

Category :

เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล

Sub - Category :

KOGA GAGE

Brand :

KOGA GAGE

Product Type :

สินค้า, ผลิตภัณฑ์

Product Detail :

      Master Gage is a gage used for setting
   standard \measurement such as setting measurements of
   comparison measuring instruments.

Name(mm) Nominal size D		tolerance(㎛)	Circularity,cylindricity(㎛)
above	include	tolerance(㎛)	Circularity,cylindricity(㎛)
above1	3	±1.0	0.6
3	6	±1.2	0.8
6	10	±1.2	0.8
10	18	±1.5	1.0
18	30	±2.0	1.2
30	50	±2.0	1.2
50	80	±2.5	1.5
80	120	±3.0	2.0
120	180	±4.0	2.5
180	250	±5.0	3.5
250	315	±6.0	4.0
315	400	±9.0	6.5

- Please inform the followings when making orders on Master Gage.

   1. Types of Gage (Master Ring, Master Plug)
   2. Naming (Ø30 etc)
   3. Special Dimensions (Shape, display, gage tolerance)
