Product Information :

Name :
เซ็นเซอร์ตรวจจับการนั่งอย่างละเอียดด้วยแรงดันลม
Category :
  1. เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
Sub - Category :
  1. Metrol Touch Sensors Thailand Distributors
Brand :
METROL
Model :
เซ็นเซอร์ตรวจจับการนั่งอย่างละเอียดด้วยแรงดันลม
Product Type :
  1. สินค้า, ผลิตภัณฑ์
Short Description :
เซ็นเซอร์ตรวจจับการนั่งอย่างละเอียดด้วยแรงดันลม

Product Detail :

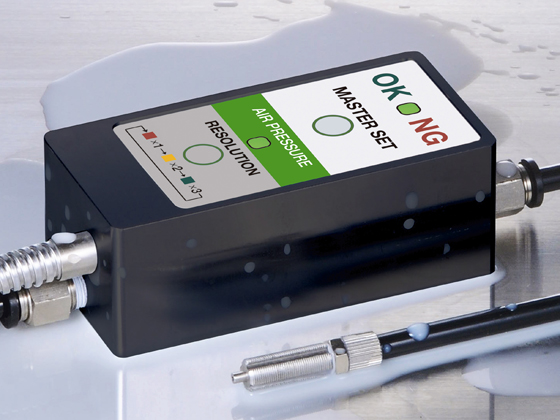

เซ็นเซอร์ตรวจจับการนั่งอย่างละเอียดด้วยแรงดันลม

ตรวจจับได้อย่างเสถียรแม้ระยะห่างเพียง 10 ไมครอน!!

เซ็นเซอร์ตรวจจับระยะห่างด้วยแรงดันลมที่ให้ความสามารถในการวัดซ้ำสูงทำให้สามารถตรวจจับระยะห่างระหว่างจิ๊กและชิ้นงานได้โดยไม่ต้องสัมผัส

ด้วยโครงสร้างป้องกันระดับ IP67 ทำให้สามารถตรวจจับการยึดเกาะและการนั่งที่แม่นยำภายใต้สภาวะการทำงานที่สมบุกสมบันได้

เหตุผลที่ควรเลือกเซ็นเซอร์ตรวจจับระยะห่างด้วยแรงดันลม

ความสามารถในการวัดซ้ำระดับ ±1 ไมครอน

ด้วยความสามารถในการวัดซ้ำระดับ ±1 ไมครอน ซึ่งเป็น 10 เท่าของเซ็นเซอร์ตรวจจับระยะห่างด้วยแรงดันลมแบบทั่วไป สามารถตรวจจับระยะห่างขนาด 2 ไมครอนระหว่างจิ๊กและชิ้นงานได้อย่างเสถียร
การตรวจวัดการยึดเกาะและการนั่งอย่างแม่นยำสามารถป้องกันความผิดพลาดของงานแมชชินนิ่งและปรับปรุงความแม่นยำของงานแมชชินนิ่งได้ดีขึ้น

โครงสร้างป้องกันระดับ IP67 ให้ความทนทานต่อสภาวะการทำงานที่สมบุกสมบัน

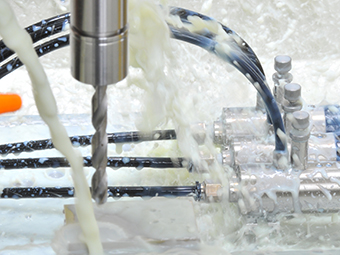

นอกจากนี้โครงสร้างป้องกันระดับ IP67 ยังทำให้สามารถติดตั้งภายใต้สภาวะการทำงานที่สมบุกสมบัน เช่น ภายในเครื่องจักรกล CNC ที่มีการสาดกระเซ็นของน้ำยาหล่อเย็น
โดยการตัดท่อลมให้สั้นลง ทำให้สามารถปรับปรุงความเร็วการตอบสนองและตรวจจับด้วยความแม่นยำสูงกว่าได้

กลุ่มของผลิตภัณฑ์

หมายเลขผลิตภัณฑ์ระยะการตรวจจับดาวน์โหลด (ภาษาอังกฤษ)
ชนิดระยะสั้น
DPA-A2
2 ถึง 80 ไมครอนตั้งค่าด้วยแถบการปรับค่าจุดให้สัญญาณ
แคตตาล็อก
(PDF)

CAD
(DXF)
ชนิดระยะยาว
DPA-LR1
80 ถึง 350 ไมครอนสามารถปรับได้โดยใช้ปุ่มตั้งค่าหลัก
แคตตาล็อก
(PDF)

CAD
(DXF)

ข้อมูลจำเพาะ

ชนิด ชนิดระยะสั้น ชนิดระยะยาว
ความสามารถในการวัดซ้ำ ±1ไมครอน:ระยะการตรวจจับ 2-80 ไมครอน ±1ไมครอน:ระยะการตรวจจับ 80-150 ไมครอน
±3ไมครอน:ระยะการตรวจจับ 150-250 ไมครอน
±5ไมครอน:ระยะการตรวจจับ 250-350 ไมครอน
ความเร็วตอบสนอง 0.8 วินาที
โครงสร้างป้องกัน IP67
การกำหนดแรงดัน 0.1MPa 0.15-0.2MPa
อัตราการสัมผัส DC5V-DC24V รีเลย์ Photo MOS ขนาด DC30V (สูงสุด) 100mA (สูงสุด)
ช่วงอุณหภูมิการทำงาน 0°C – 60°C (ไม่มีการควบแน่น)

*ความยาวท่อ : 1.5 ม. เมื่อใช้หัวฉีดที่แนะนำ

Metrol และคู่แข่ง

 เซ็นเซอร์ตรวจวัดระยะห่างด้วยแรงดันลมจาก Metrolเซ็นเซอร์แรงดันลม / เซ็นเซอร์วัดระยะห่างของบริษัทอื่น
ความสามารถในการวัดซ้ำ
(ระยะการตรวจจับ)

± 1μm / ± 5μm
(0.002〜0.35mm)

±10μm
(0.01〜0.25mm)
โครงสร้างป้องกัน
IP67
(การใช้งานที่ใช้ภายใต้สภาวะการทำงานที่สมบุกสมบันซึ่งมีการกระเซ็นของน้ำยาหล่อเย็น)

IP66
(ไม่เหมาะกับการใช้ภายใต้สภาวะการทำงานที่สมบุกสมบันซึ่งมีการกระเซ็นของน้ำยาหล่อเย็น)
ความเร็วตอบสนอง
ประมาณ 0.8 วินาที
การติดตั้งตัวเซ็นเซอร์ภายในเครื่องจักรสามารถช่วยลดขนาดความยาวท่อลมได้

ประมาณ 5 วินาที
การติดตั้งตัวเซ็นเซอร์ด้านนอกของเครื่องจักรต้องใช้ส่วนต่อขยายของท่อลม
จอแสดงผลแบบตัวเลข
ไม่มีจอแสดงผล (สัญญาณเปิด / ปิด)

จอแสดงผล

การใช้งาน

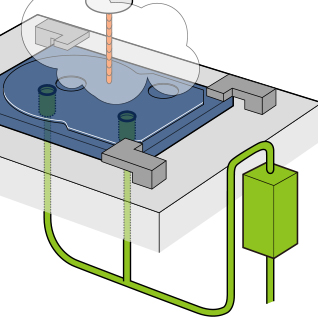

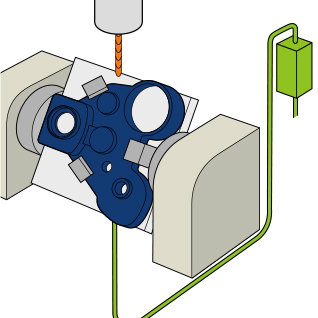

การตรวจสอบการยึดแน่นในงานแมชินนิ่งเครื่องยนต์

ความแม่นยำที่สูงในระดับ 10 เท่าของเซ็นเซอร์แรงดันลมแบบทั่วไปทำให้สามารถตรวจจับการกลึงและการแมชชินนิ่งเครื่องยนต์ได้อย่างแม่นยำ

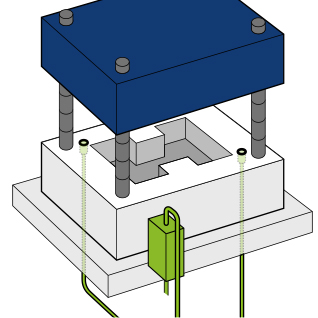

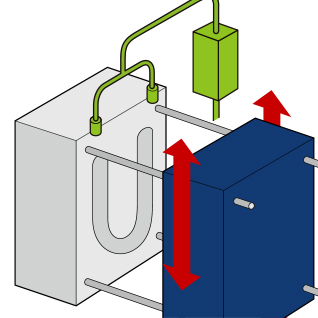

การตรวจสอบการยึดแน่นของแม่พิมพ์ที่ถูกกดอัดด้วยแรงดันน้ำมัน

วัสดุแปลกปลอมขนาด 10 ไมครอนสามารถถูกตรวจจับได้ในช่องว่างระหว่างแม่พิมพ์ส่วนบนและส่วนล่างได้อย่างแม่นยำ

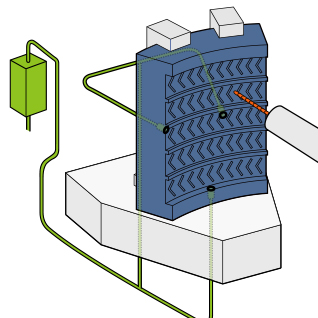

การตรวจสอบการยึดแน่นในงานแมชชินนิ่งแม่พิมพ์ยางรถยนต์

ระยะที่ยกขึ้น 10 ไมครอนจากเศษกลึงสามารถถูกตรวจจับได้โดยการปรับปรุงความแม่นยำของงานแมชชินนิ่งที่ดีขึ้น

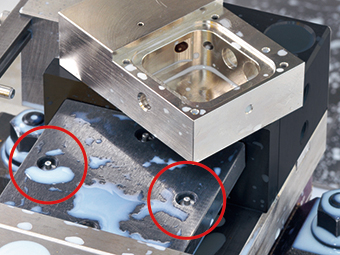

การตรวจสอบการยึดแน่นในกระบวนการผลิตชิ้นส่วนคอมพิวเตอร์

การติดตั้งด้วยโครงสร้างระดับ IP67 ภายในเครื่องจักรสามารถลดเวลาของรอบการทำงานได้อย่างมีนัยสำคัญจาก 5 เหลือเพียง 0.8 วินาที

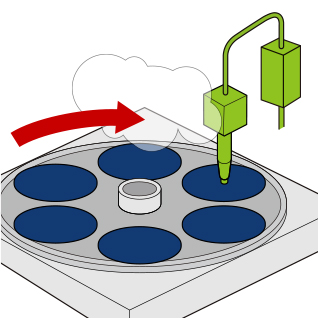

การวัดความหนาของเวเฟอร์

ความหนาของเวเฟอร์สามารถวัดได้ด้วยความแม่นยำระดับ 2 ไมครอนภายใต้สภาวะการทำงานที่สมบุกสมบันซึ่งมีการกระเซ็นของเศษกลึง

การตรวจจับระยะห่างในงานหล่อเครื่องมือ

ระยะห่างขนาดเล็กในแม่พิมพ์สามารถตรวจจับได้ด้วยความแม่นยำระดับ 2 ไมครอนอย่างคงที่ภายใต้สภาวะการทำงานที่อุณหภูมิสูง

ดาวน์โหลดแคตตาล็อกทางเทคนิค

ต้องการทราบเพิ่มเติมเกี่ยวกับเซ็นเซอร์ของ Metrol หรือไม่
แคตตาล็อกของเราให้ข้อมูลทางเทคนิคที่ละเอียดแก่คุณ เช่น ข้อมูลจำเพาะ ขนาดและแผนผังวงจร
ดาวน์โหลดและขอรับแคตตาล็อกฟรีตอนนี้!!

ดาวน์โหลดแคตตาล็อกฟรี!
